Tôn đục lỗ: Vì sao cùng cỡ lỗ nhưng độ thoáng khác nhau?
Khi đặt mua tôn đục lỗ để làm vách ngăn, cửa thông gió, tấm che máy hoặc chi tiết cơ khí, nhiều khách hàng thường mô tả sản phẩm bằng đường kính lỗ: lỗ 3 mm, lỗ 5 mm hay lỗ 8 mm. Tuy nhiên, chỉ biết kích thước lỗ vẫn chưa đủ để xác định tấm tôn có phù hợp với nhu cầu sử dụng hay không.

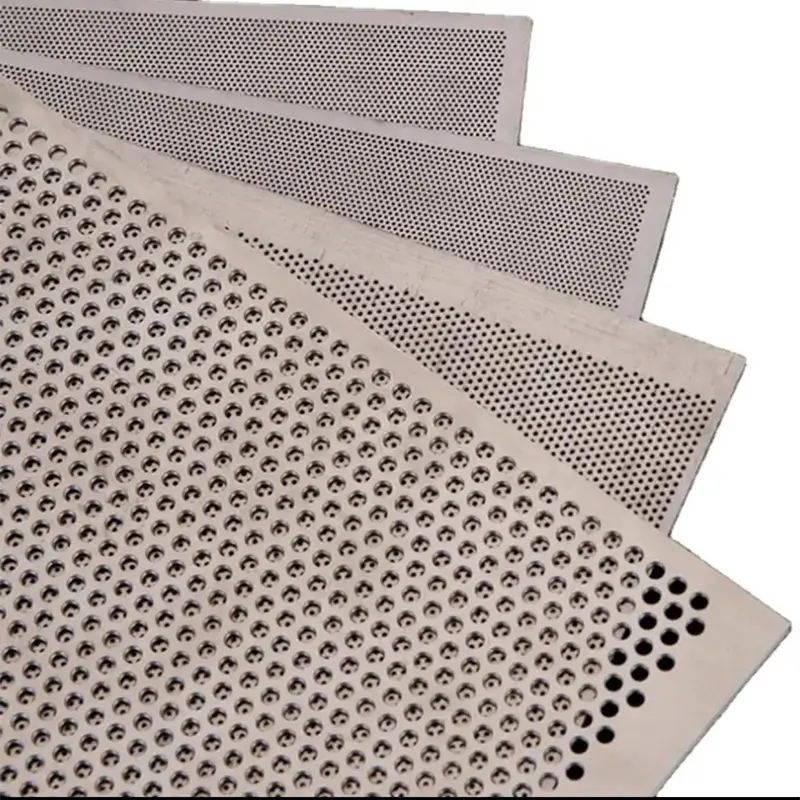

Hai tấm tôn cùng lỗ Ø5 mm có thể khác nhau rõ rệt về tỷ lệ diện tích thoáng, mật độ lỗ và phần kim loại còn lại. Nguyên nhân nằm ở bước lỗ, cách bố trí lỗ và diện tích chừa đặc trên tấm.
Hiểu những yếu tố này giúp xưởng cơ khí mô tả đúng quy cách khi hỏi giá, hạn chế nhận hàng khác mẫu và lựa chọn vật liệu phù hợp hơn với công đoạn gia công tiếp theo.
1. Độ thoáng của tôn đục lỗ là gì?
Trong bài viết này, độ thoáng được hiểu là tỷ lệ diện tích lỗ hở so với diện tích bề mặt đang xét, thường được biểu thị bằng phần trăm.
Công thức tổng quát:
Độ thoáng (%) = Tổng diện tích các lỗ hở ÷ Diện tích bề mặt đang xét × 100
Ví dụ, một vùng tôn có diện tích 1 m², trong đó tổng diện tích lỗ hở là 0,35 m², sẽ có độ thoáng hình học bằng 35%.
Khi trao đổi quy cách, cần làm rõ tỷ lệ này được tính trên vùng có đục lỗ hay trên toàn bộ tấm, bao gồm cả viền đặc. Hai cách tính có thể cho kết quả khác nhau dù sử dụng cùng một mẫu lỗ.
Khách hàng có thể tham khảo nhóm sản phẩm tôn đục lỗ tại Tôn Thép Phú Cường để trao đổi thêm về nhu cầu sử dụng và quy cách cần đặt.
2. Cùng đường kính lỗ, vì sao độ thoáng vẫn khác nhau?
Yếu tố đầu tiên là bước lỗ, tức khoảng cách từ tâm một lỗ đến tâm lỗ kế tiếp theo cách bố trí đã xác định trên bản vẽ.
Bước lỗ khác với khoảng cách giữa hai mép lỗ. Với hai lỗ tròn Ø5 mm có tâm cách nhau 8 mm, phần kim loại nằm giữa hai mép lỗ theo đường nối tâm là:
8 − 5 = 3 mm
Nếu vẫn giữ đường kính Ø5 mm nhưng giảm bước lỗ, số lỗ trên cùng một diện tích tăng lên. Tổng diện tích hở vì vậy cũng tăng.
Yếu tố thứ hai là kiểu xếp lỗ. Lỗ tròn có thể được bố trí theo hàng thẳng hoặc xếp so le. Với cùng đường kính và cùng khoảng cách tâm phù hợp với từng kiểu bố trí, tỷ lệ diện tích hở không nhất thiết bằng nhau.
Vì vậy, yêu cầu “tôn lỗ 5 mm giống mẫu cũ” nên đi kèm ảnh mẫu, bản vẽ hoặc thông tin bước lỗ. Chỉ gửi ảnh chụp tổng thể có thể khiến người nhận khó xác định chính xác khoảng cách tâm và kiểu xếp.
3. Ví dụ tính độ thoáng cho lỗ tròn Ø5 mm
Với lỗ tròn xếp thẳng trên lưới vuông, bước lỗ theo hai phương bằng nhau:
Độ thoáng (%) ≈ 78,54 × (d ÷ p)²
Với lỗ tròn xếp so le 60°, các tâm tạo thành lưới tam giác đều:
Độ thoáng (%) ≈ 90,69 × (d ÷ p)²
Trong đó, d là đường kính lỗ và p là khoảng cách tâm giữa hai lỗ gần nhau. Hai kích thước phải dùng cùng đơn vị.
Quy cách minh họa | Kiểu bố trí | Độ thoáng tính toán |
|---|---|---|
Lỗ Ø5 mm, bước 7 mm | Xếp thẳng, lưới vuông | Khoảng 40,1% |
Lỗ Ø5 mm, bước 8 mm | Xếp thẳng, lưới vuông | Khoảng 30,7% |
Lỗ Ø5 mm, bước 8 mm | So le 60° | Khoảng 35,4% |
Như vậy, cùng đường kính Ø5 mm, chỉ cần thay bước lỗ hoặc kiểu bố trí là tỷ lệ diện tích thoáng đã thay đổi.
Các giá trị trên là ví dụ tính toán hình học cho vùng đục lỗ đều, chưa tính viền đặc và ảnh hưởng của các hàng lỗ ở mép. Đây không phải thông báo quy cách hàng đang có sẵn. Với mẫu so le khác 60°, lỗ dài hoặc bước lỗ hai phương khác nhau, cần dùng cách tính phù hợp với bản vẽ thực tế.
4. Viền đặc và vùng không đục lỗ ảnh hưởng ra sao?
Tấm tôn sử dụng thực tế có thể cần chừa viền để bắt vít, hàn vào khung, chấn mép hoặc bố trí các vị trí liên kết. Những vùng đặc này làm giảm tỷ lệ diện tích hở tính trên toàn bộ tấm.
Giả sử vùng đục lỗ chiếm 80% diện tích tấm và độ thoáng trong vùng đó là 35,4%. Tỷ lệ diện tích hở tính trên toàn tấm sẽ xấp xỉ:
35,4% × 80% = 28,3%
Do đó, hai tấm dùng cùng một mẫu lỗ vẫn có thể khác độ thoáng tổng thể nếu một tấm chừa viền rộng hơn hoặc có thêm các dải đặc.
Khi đặt hàng theo bản vẽ, nên thể hiện riêng kích thước tấm, kích thước vùng đục lỗ, phần chừa đặc và vị trí lỗ liên kết. Cách mô tả này giúp tránh nhầm giữa “khổ tấm” và “khổ vùng đục lỗ”.
5. Độ thoáng cao có đồng nghĩa thông gió tốt hơn không?
Tỷ lệ diện tích hở là thông số quan trọng khi lựa chọn tấm thông gió, nhưng không thể dùng riêng con số này để suy ra lưu lượng gió.
Không khí đi qua tấm còn chịu ảnh hưởng của chiều dày vật liệu, hình dạng lỗ, hình dạng mép lỗ, chênh lệch áp suất và các bộ phận phía sau như lưới lọc hoặc lớp tiêu âm.
Một tấm có độ thoáng 40% không có nghĩa là lưu lượng gió qua tấm bằng 40% lưu lượng khi bỏ tấm che. Tương tự, tăng diện tích thoáng từ 30% lên 40% không đủ cơ sở để khẳng định lưu lượng gió tăng theo đúng tỷ lệ đó.
Đối với cửa lấy gió, vỏ thiết bị hoặc hệ thống thông gió có yêu cầu cụ thể, cần phối hợp thông số tấm đục lỗ với yêu cầu thiết kế của hệ thống.
Chiều dày cũng cần được phân biệt rõ: nếu hình dạng và kích thước miệng lỗ giữ nguyên, tăng chiều dày không tự làm thay đổi tỷ lệ diện tích hở nhìn trên mặt tấm, nhưng có thể ảnh hưởng đến dòng khí đi qua và khả năng làm việc của tấm.
6. Chọn độ thoáng phải đi cùng yêu cầu độ cứng và gia công
Tăng diện tích hở đồng nghĩa với việc giảm phần kim loại còn lại trong vùng đục lỗ. Tuy nhiên, độ cứng và khả năng chịu lực của sản phẩm còn phụ thuộc vào chiều dày, mác vật liệu, hướng bố trí lỗ, khoảng cách gối đỡ và cách liên kết với khung.
Với vách trang trí, người mua có thể ưu tiên hiệu ứng nhìn xuyên và tính thẩm mỹ. Với tấm che máy, cần xem thêm yêu cầu bảo vệ, khoảng cách đến bộ phận chuyển động và điều kiện lắp đặt. Với chi tiết cần chấn, vị trí đường chấn so với hàng lỗ cũng cần được thể hiện rõ.
Không nên lựa chọn tấm chỉ theo tiêu chí “càng thoáng càng tốt”. Quy cách phù hợp phải đáp ứng đồng thời công năng, khả năng gia công và cách lắp thực tế.
Nếu có nhu cầu tạo hình sau khi cắt, khách hàng nên trao đổi trước về dịch vụ chấn, dập và định hình theo yêu cầu, kèm bản vẽ để kiểm tra phương án thực hiện.
7. Những thông tin nên gửi khi hỏi giá tôn đục lỗ
Để báo giá sát nhu cầu và hạn chế trao đổi nhiều lần, yêu cầu đặt hàng nên có:
Loại vật liệu nền và yêu cầu bề mặt hoặc lớp phủ.
Chiều dày yêu cầu, kèm dung sai nếu bản vẽ có quy định.
Kích thước tấm thành phẩm.
Hình dạng lỗ và kích thước lỗ.
Bước lỗ, kiểu xếp thẳng hoặc so le.
Kích thước viền đặc và các vùng không đục lỗ.
Yêu cầu về độ phẳng, bavia, mặt sử dụng và công đoạn hoàn thiện.
Số lượng, địa điểm giao và tiến độ cần hàng.
Nếu chưa có bản vẽ đầy đủ, có thể gửi ảnh mẫu kèm thước đo và mô tả công năng. Với chi tiết cần lắp ghép chính xác hoặc đặt số lượng lớn, nên thống nhất mẫu hoặc bản vẽ trước khi triển khai.
8. Kiểm tra gì khi nhận tôn đục lỗ?
Khi nhận hàng, không nên chỉ đo một lỗ rồi kết luận toàn bộ tấm đúng yêu cầu. Cần đối chiếu cả đường kính lỗ, bước lỗ, kiểu bố trí, khổ tấm và phần viền đặc với quy cách đã chốt.
Ngoài kích thước, nên kiểm tra tình trạng cong vênh, lỗ thiếu hoặc biến dạng, bavia và bề mặt. Với sản phẩm có mặt ngoài yêu cầu thẩm mỹ, cần thống nhất trước hướng bavia và mức xử lý cạnh.
Nếu tấm còn phải cắt, chấn hoặc sơn, việc kiểm tra đầu vào giúp phát hiện sai lệch sớm, trước khi phát sinh thêm chi phí gia công.
Tư vấn tôn đục lỗ theo nhu cầu sử dụng tại Phú Cường
Tôn Thép Phú Cường cung cấp tôn đục lỗ cùng nhiều nhóm vật liệu phục vụ xưởng cơ khí, cửa, nội ngoại thất và công trình. Khách hàng có thể gửi mẫu hoặc bản vẽ để trao đổi về vật liệu, chiều dày, khổ tấm và yêu cầu gia công tiếp theo.
Khi liên hệ, hãy gửi rõ kích thước lỗ, bước lỗ, kiểu bố trí và phần chừa viền. Nếu cần cắt theo quy cách hoặc chấn định hình, nên cung cấp đồng thời bản vẽ thành phẩm để Phú Cường kiểm tra phương án cung ứng và gia công phù hợp.
